AutoCAD 2005 - среда проектирования

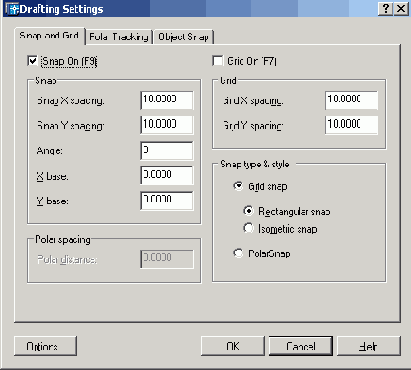

Диалоговое окно определения параметров сетки и шага привязки



Рисунок 1.44. Диалоговое окно определения параметров сетки и шага привязки


Сетка включается при установке флажка Grid On (F7). В области Grid текстового поля Grid X spacing: устанавливается частота горизонтальных делений сетки. Если частота вертикальных и горизонтальных делений сетки должна быть одинаковой, следует нажать клавишу Enter или щелкнуть мышью в текстовом поле Grid Y spacing:. В противном случае понадобится ввести частоту по вертикали в соответствующем поле.
Удобно включать и отключать сетку щелчком мыши по кнопке GRID в строке состояния или нажатием функциональной клавиши F7.
После зумирования рисунка для лучшего согласования с новым коэффициентом экранного увеличения может потребоваться изменение частоты сетки.
